1. 개요

SGN-AT 모델은 UART(RS232_TTL) 시리얼 통신을 통해 FND모듈 5개를 하나의 칩에서 다이나믹 디스플레이 가능하도록 개발된 제품으로 Blink, 도트 표시, BCD 변환, HEX 표기 등의 다양한 기능을 내장하고 있으며 또한 사용자는 각 자리에 ASCII코드를 전송함으로서 해당 문자를 쉽게 표시할 수 있습니다. 또한 확장 명령어를 제공, 각 세그먼트를 개별제어가 가능하기에 사용자가 원하는 문자 또한 개별제어를 통해 사용하실 수 있습니다. 명령어의 모드는 원칩 명령어 모드와 COMPILE사 호환 명령어 모드 두 종류가 있습니다.

GND,VCC,RX 3pin 케이블(30cm)이 제품과 함께 보내어집니다.

2. 사양

전원 : DC5V

Baudrate : (9600, 19200, 38400, 57600) 선택

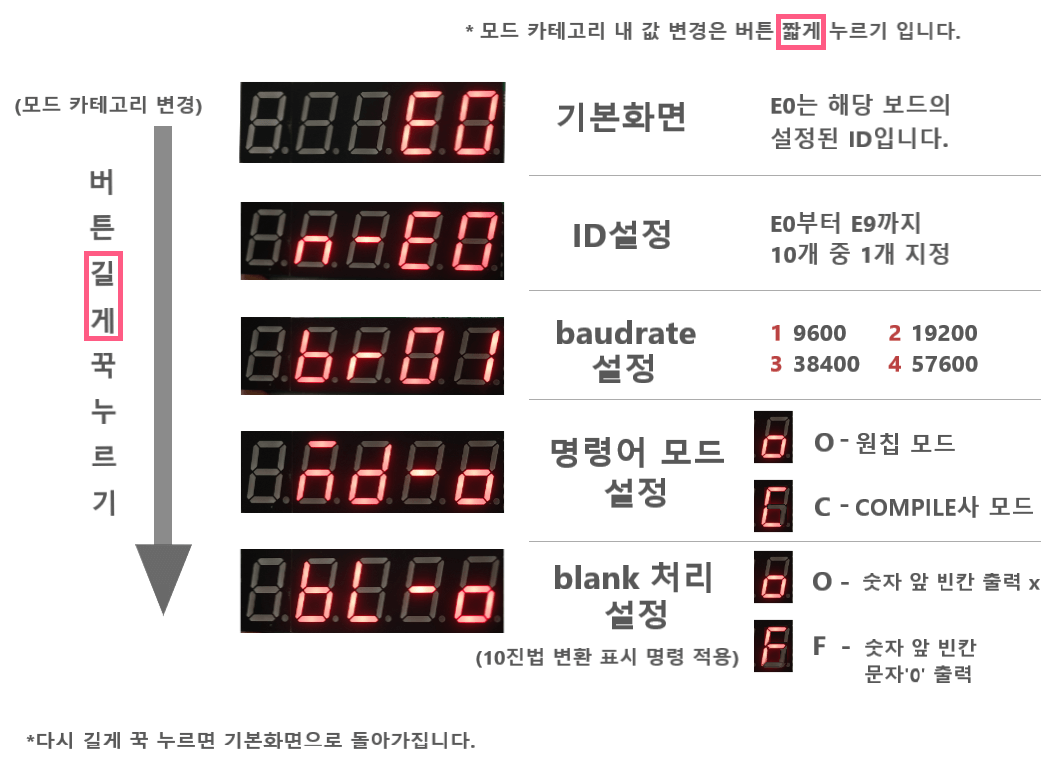

모듈 ID설정 : (E0~E9까지 10가지)

통신 : UART(232_TTL)통신

명령어 모드 : 원칩 명령어, COMPILE사 명령어

크기 : 가로 84(mm) * 세로22(mm)      FND*5

가격 : 25,300원 ( 부가세포함 )

메뉴얼 다운로드 : SGN-AT_manual
